Présentation du Module GSM/GPRS SIM800L
Le Module GSM/GPRS SIM800L est une solution de communication mobile ultra-compacte conçue pour fonctionner avec les microcontrôleurs tels qu’Arduino, ESP8266, ESP32 ou STM32. Grâce à ce module, vous pouvez intégrer des fonctionnalités de téléphonie mobile, comme l’envoi de SMS, la réception d’appels ou la connexion Internet via GPRS, dans vos projets embarqués et IoT.
Caractéristiques techniques
-
✅ Modem : SIM800L (Quad-band 850/900/1800/1900MHz)
-
✅ Fonctions : SMS, appels vocaux, GPRS (Internet mobile)
-
✅ Alimentation recommandée : 3,7V à 4,2V (ex. batterie Li-ion 3,7V)
-
✅ Interface : UART (TX, RX)
-
✅ Baudrate : 9600 bps par défaut (modifiable via AT command)
-
✅ Carte SIM : Micro SIM (pas Nano, pas standard)
-
✅ Antennes : PCB ou antenne externe via connecteur IPX
-
✅ Dimensions : ~25 x 23 mm
Points forts du SIM800L
✔️ Module tout-en-un pour la communication GSM
✔️ Ultra compact : parfait pour projets embarqués
✔️ Supporte appels et SMS en temps réel
✔️ Connexion GPRS (2G) pour transmission de données
✔️ Compatible Arduino, ESP32, Raspberry Pi, STM32, etc.
✔️ Commandes AT standardisées pour un contrôle total
Applications courantes
-
📦 Systèmes de suivi GPS GSM
-
🔐 Alarme SMS et surveillance à distance
-
🚗 Suivi de véhicule avec retour SMS
-
🕹️ Automatisation par SMS (allumer/éteindre un appareil)
-
📲 Connexion Internet 2G dans un projet IoT
-
🌡️ Envoyer les données d’un capteur à distance
Précautions d’alimentation
Le SIM800L est très sensible à l’alimentation. Il doit être alimenté entre 3,7V et 4,2V MAX, sous courant de crête de 2A. Voici les options recommandées :
-
🔋 Batterie Li-ion 3,7V
-
🪛 Module abaisseur step-down (type AMS1117-4.0 avec condensateurs)
-
⚡ Évitez d’alimenter directement depuis la broche 5V de l’Arduino !
Schéma de connexion avec Arduino
| SIM800L | Arduino UNO |
|---|---|
| VCC | Alimentation 3,7V – 4,2V externe |
| GND | GND |
| TX | D2 (RX logiciel) |
| RX | D3 (TX logiciel) via diviseur de tension |
⚠️ Le RX du SIM800L est tolérant 2,8V. Il faut abaisser le niveau de la broche TX d’Arduino (ex : diviseur de tension 10k/20k).
Exemple de code de base (envoi SMS)
#include <SoftwareSerial.h>
SoftwareSerial sim800(2, 3); // RX, TX
void setup() {
sim800.begin(9600);
delay(1000);
sim800.println(« AT+CMGF=1 »); // Mode texte
delay(500);
sim800.println(« AT+CMGS= »+2126XXXXXXXX » »); // Numéro
delay(500);
sim800.print(« Message envoyé depuis Arduino »);
sim800.write(26); // CTRL+Z pour envoyer
}
void loop() {}
Commandes AT utiles
-
AT: Test de communication -
AT+CSQ: Vérifier la qualité du signal -
AT+CPIN?: Vérifier si la carte SIM est prête -
AT+CMGF=1: Activer mode SMS texte -
AT+CMGS="numéro": Envoyer un SMS -
ATD+2126XXXXXXX;: Passer un appel -
ATH: Raccrocher
Compatibilité
Ce module est compatible avec :
-
🔷 Arduino UNO, NANO, MEGA
-
🔷 ESP8266, ESP32
-
🔷 STM32, Teensy
-
🔷 Raspberry Pi (avec convertisseur USB vers TTL)
Accessoires recommandés
-
🔌 Batterie Li-ion 3,7V (type 18650 ou LiPo)
-
📶 Antenne PCB ou antenne GSM IPX externe
-
📱 Carte SIM débloquée 2G (attention à la couverture)
-
🔧 Module de régulation d’alimentation 4V 2A
Mots-clés SEO secondaires
-
GSM GPRS Arduino
-
Module SIM800L tutoriel
-
SIM800L SMS Arduino
-
Module GSM pour ESP32
-
SIM800L alimentation correcte
-
Carte SIM pour projet IoT
Contenu du produit
-
1x Module SIM800L
-
1x Antenne PCB ou IPX selon modèle
-

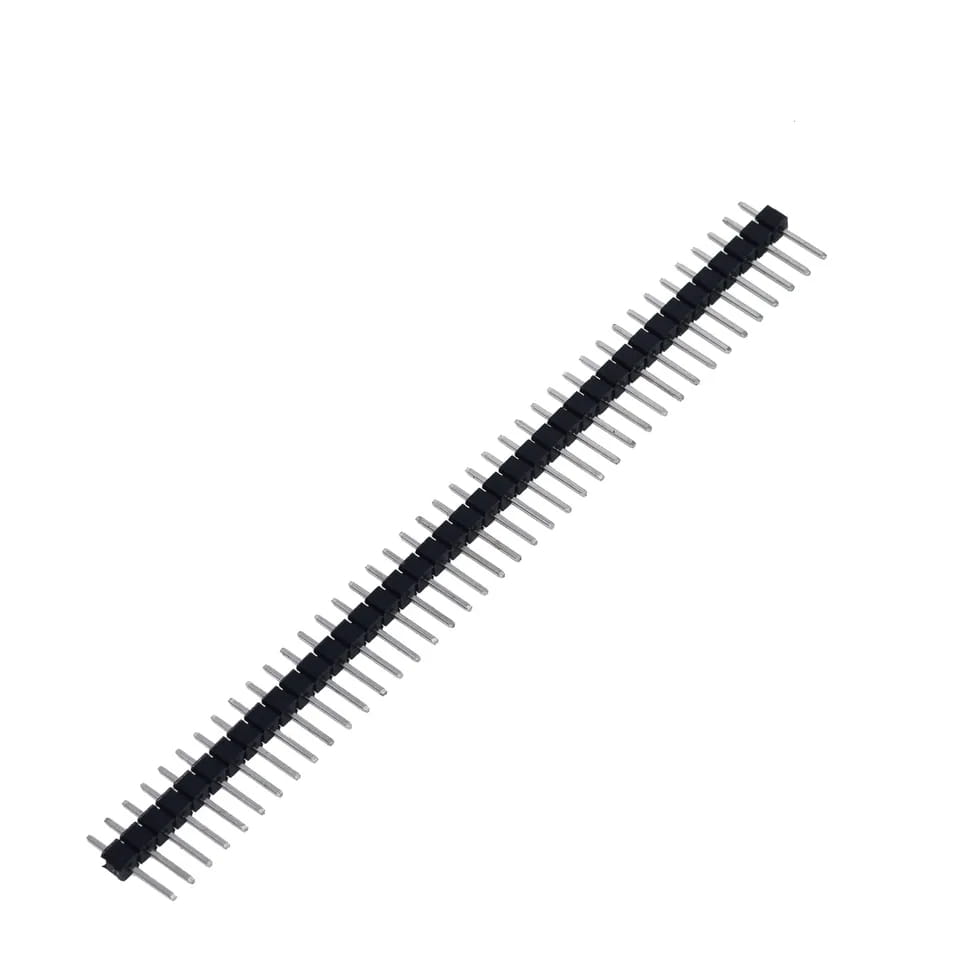

Broches mâles soudables
Conseils supplémentaires
-
🌐 La couverture 2G est encore largement disponible dans de nombreux pays, mais à vérifier localement.
-
🧪 Testez le module à l’extérieur pour une meilleure réception réseau.
-
📞 Utilisez un opérateur avec SMS/voix activé sur carte SIM (pas SIM data-only).
